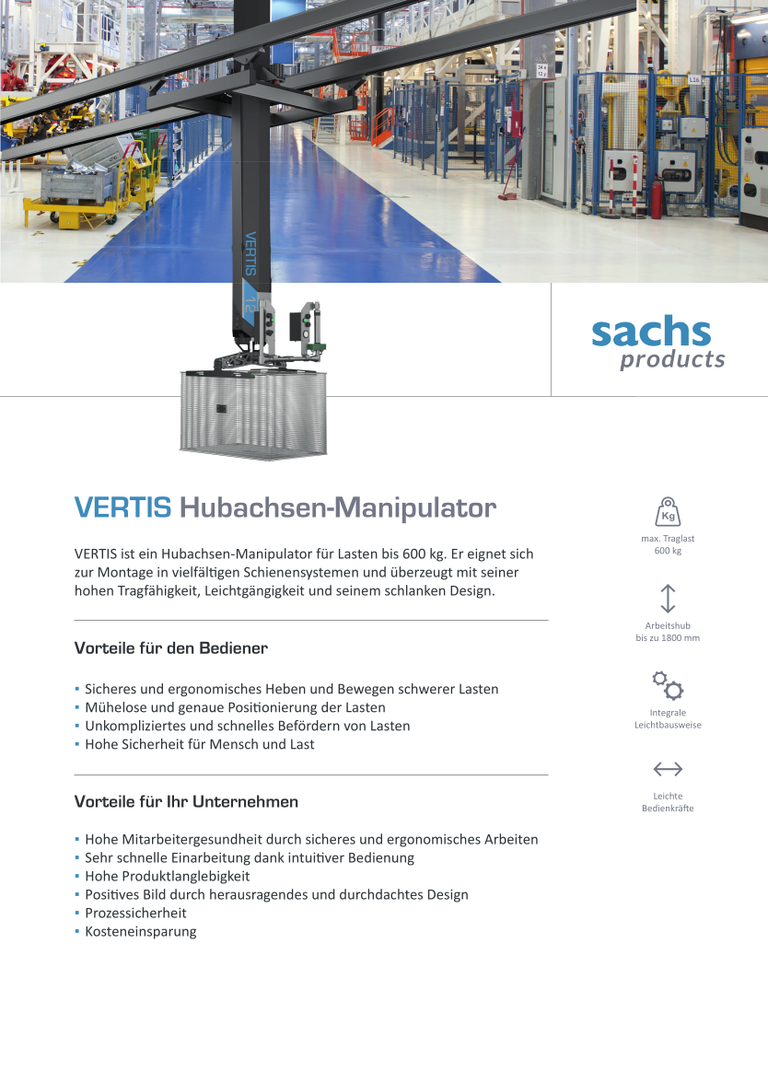

VERTIS

Hubachsen - Manipulator

Maximale Tragkraft 600 kg mit sehr großem Hub- und Arbeitsbereich.

✓ Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich

✓ Lasten bis zu 600 kg dank intelligenter Hubachsen-Technologie

✓ Kombiniert hohe Tragfähigkeit mit großem Arbeitsbereich, Leichtgängigkeit und schlankem Design

✓ Montage in gängigen Schienensystemen

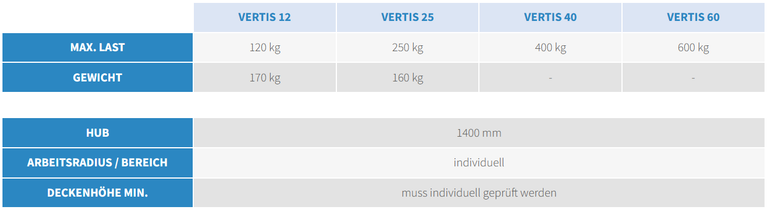

Baugrößen

Zur größeren Darstellung bitte auf das Bild klicken !

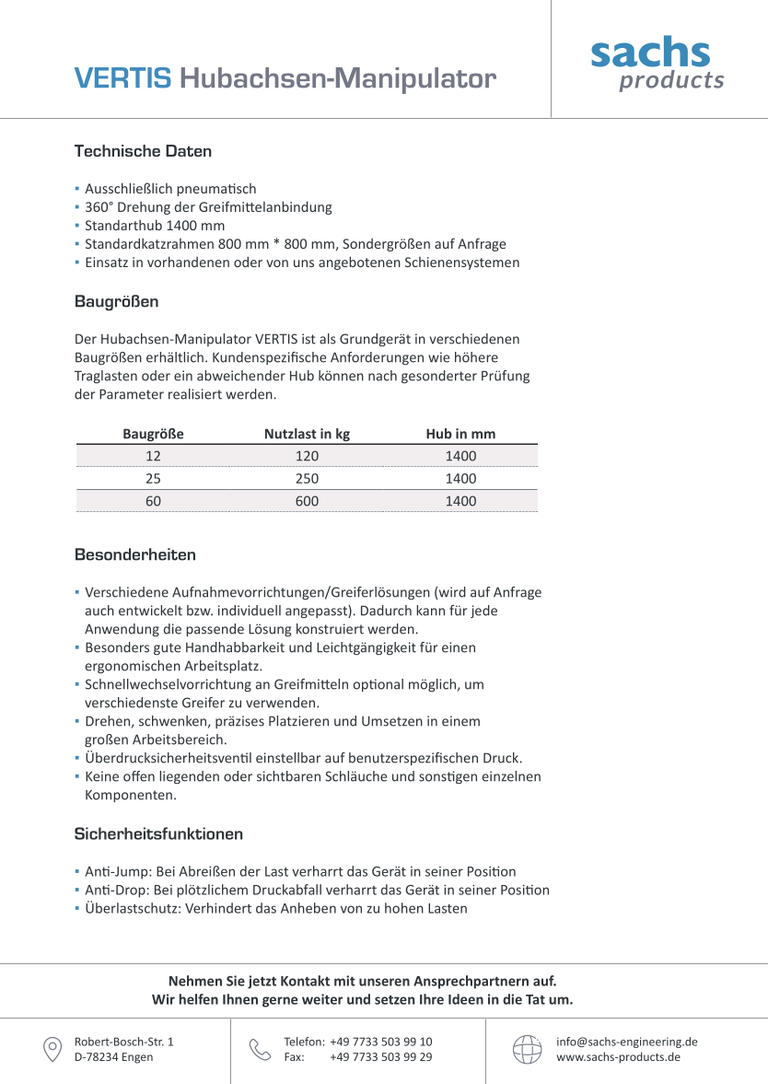

Technische Daten
✓ Ausschließlich pneumatisch betrieben

✓ Standardkatzrahmen 800 mm * 800 mm, Sondergrößen auf Anfrage

✓ Standardhub 1400 mm

✓ Betriebsdruck max. 6 bar

✓ 3 Druckluftkreisläufe

✓ 360° Drehung der Greifmittelanbindung

✓ Überdrucksicherheitsventil benutzerspezifisch einstellbar

Sicherheitsfunktionen
✓ Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position

✓ Anti-Drop: Bei plötzlichem Druckabfall verharrt das Gerät in seiner Position

✓ Überlastschutz: Verhindert das Anheben von zu hohen Lasten

Besonderheiten
✓ Montage in beliebigem Schienensystem, ermöglicht einen sehr großen Arbeitsbereich

✓ Schnellwechselvorrichtung an Greifmitteln optional möglich, um verschiedenste Greifer zu verwenden

✓ Erhältlich mit individuell angepassten Lastaufnahmemitteln

✓ Leichtbauwerkstoffe (Aluminium, Kunststoff)

✓ Besonders geeignet wenn Lasten außermittig ihres Schwerpunktes aufgenommen werden müssen

✓ Lasten pendelfrei bewegen

Zur größeren Darstellung bitte auf die Bilder klicken !
