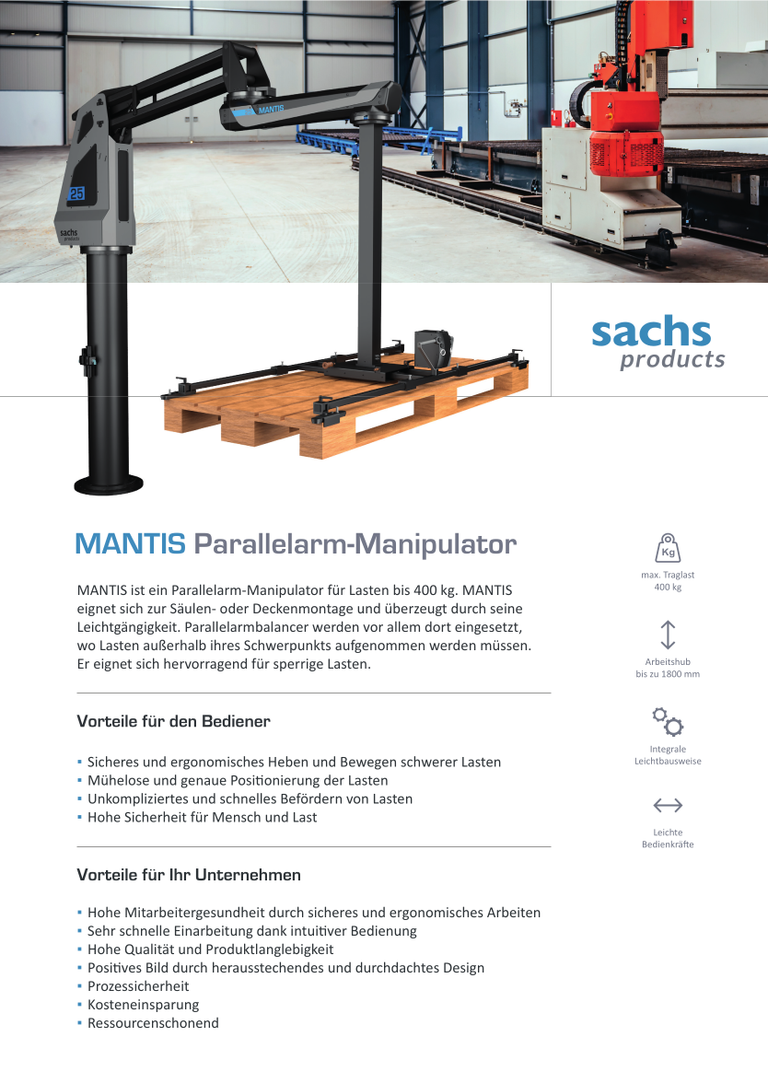

MANTIS

Parallelarm - Manipulator

Maximale Tragkraft 400 kg und Eingriff in Maschinenfenster möglich.

✓ Zeichnet sich durch seine Leichtgängigkeit und die integrale Leichtbauweise aus

✓ Hervorragend zur Aufnahme und präzisen Handling von sperrigen Lasten bis zu 400 kg geeignet

✓ Außermittige Lastaufnahme und Eingriff in Maschinenfenster möglich

✓ Als Säulensystem, zur Deckenmontage oder mobile Version erhältlich

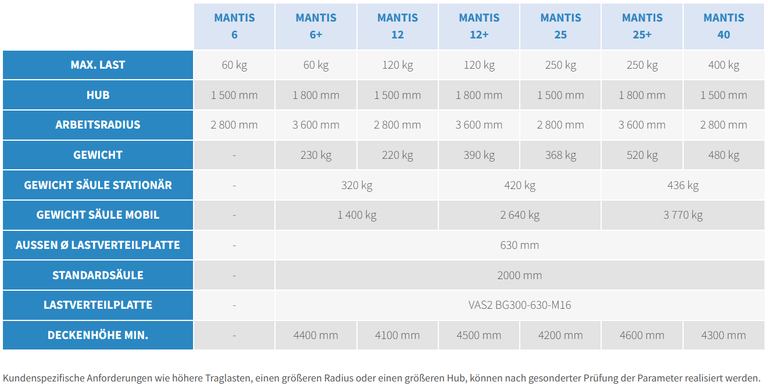

Baugrößen

Zur größeren Darstellung bitte auf das Bild klicken !

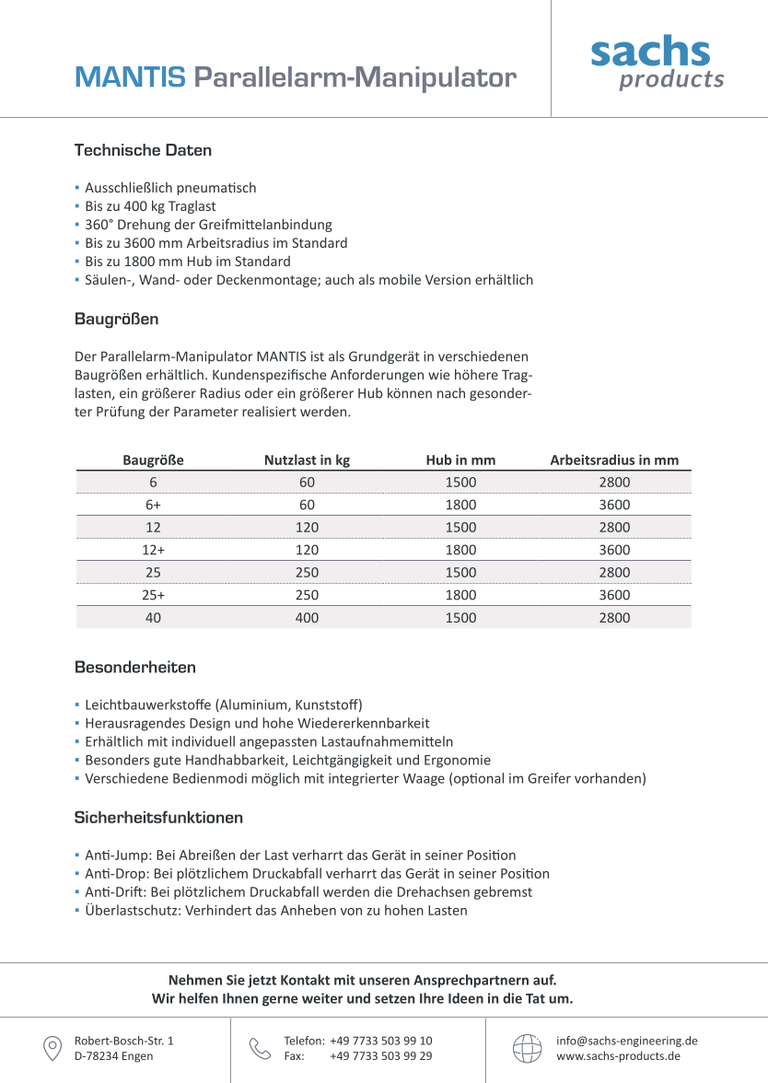

Technische Daten
✓ Ausschließlich pneumatisch betrieben

✓ Gewichte: je nach Modell 230 kg - 480 kg (o. Säule)

✓ Betriebsdruck max. 6 bar

✓ 360° Drehung der Greifmittelanbindung

✓ Bis zu 3600 mm Arbeitsradius im Standard

✓ Bis zu 1800 mm Hub im Standard

✓ 3 Druckluftkreisläufe

✓ Überdrucksicherheitsventil benutzerspezifisch einstellbar

Sicherheitsfunktionen
✓ Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position

✓ Anti-Drop: Bei plötzlichem Druckabfall verharrt das Gerät in seiner Position

✓ Anti-Drift: Bei plötzlichem Druckabfall werden die Drehachsen gebremst

✓ Überlastschutz: Verhindert das Anheben von zu hohen Lasten

Besonderheiten
✓ Besonders geeignet wenn Lasten außermittig ihres Schwerpunktes aufgenommen werden müssen

✓ Lasten pendelfrei bewegen

✓ Schnellwechselvorrichtung an Greifmitteln optional möglich, um verschiedenste Greifer zu verwenden

✓ Erhältlich mit individuell angepassten Lastaufnahmemitteln

✓ Leichtbauwerkstoffe (Aluminium, Kunststoff)

✓ Verschiedene Bedienmodi möglich mit integrierter Waage (optional im Greifer vorhanden)

Zur größeren Darstellung bitte auf die Bilder klicken !
